Après 15 jours de "tests" fructueux" et fiables sur mon CPU watercoolé, comme je l'avais prévu je me suis attaqué à introduire à mon circuit WC ma carte graphique.
Après moultes et moultes réflexions lol, voilà le circuit que j'ai imaginé et retenu pour l'intégration de ma CG
Montage en série donc et technologie de mon matos et du circuit LPDC http://watercoolingfr.free.fr/phpBB2/viewtopic.php?t=162
Vous remarquez que contrairement à ce qui se fait habituellement, à savoir enchaîner le CPU et la CG dans le circuit puis enchaîner les 2 RAD, j'ai choisi pour que chaque éléments (CPU et CG) se "prennent" un LQR le plus froid possible, de mettre les RAD (le simple pour le CPU et le double pour la CG qui chauffe beaucoup plus en Full) entre chacun d'eux
Cela à pour inconvénient de rallonger le circuit donc risque de pertes de charges mais comme je le pensais alors et cela s'est vérifié, ma pompe est suffisamment puissante pour assurer même sur ce circuit un peu plus long
A la réception de mes premiers matos pour l'intégration de ma CG, je me suis vue le bordel qu'allait occasionner sur mon bureau le rajout de tuyaux, du RAD double et de ses ventilateurs...
Tombant par hasard toujours sur le forum PC Inpact sur un topic parlant de Watercase home-made ("boite à eau", en fait boîtier externe à un boîtier PC et incorporant tous les composants d'un circuit WC du dit PC sauf bien sur les WB), je me suis décidé à me lancer dans la création du mien pour un meilleur rangement de mon circuit (fini le bordel !!!)

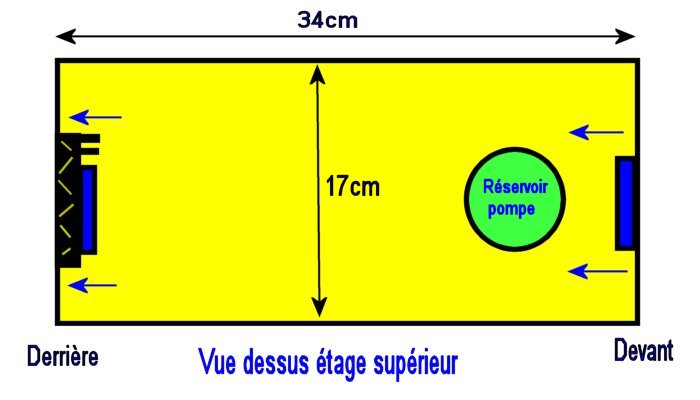

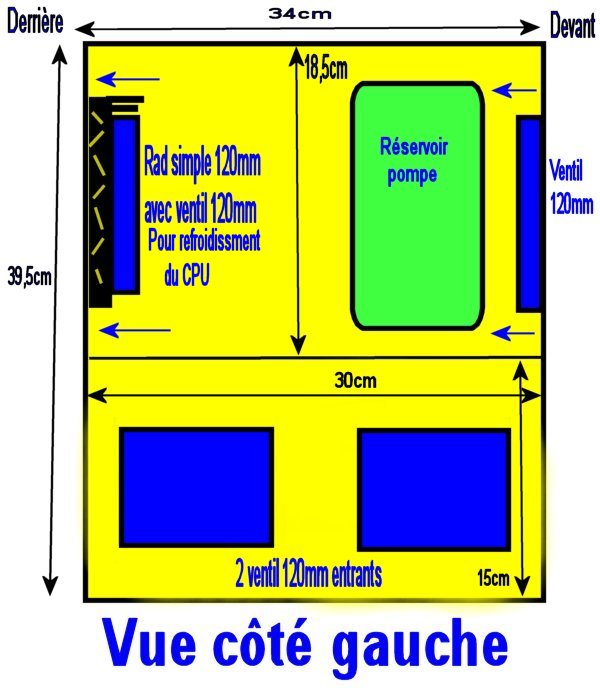

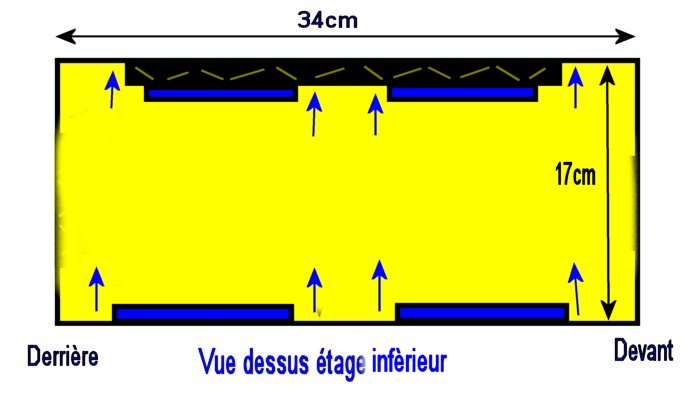

Là aussi après moultes réflexions voilà les "plans" de la watercase que j'ai imaginé et décidé de fabriquer et qui applique bien sur à la lettre le circuit WC que j'avais imaginé auparavant (voir au dessus)
C'est un boîtier à 2 étages séparés qui correspondent au circuit du refroidissement du CPU et de la CG
Voyons maintenant le montage à proprement parlé de ma Watercase et de l'intégration de ma CG à mon circuit WC
